含膠套管

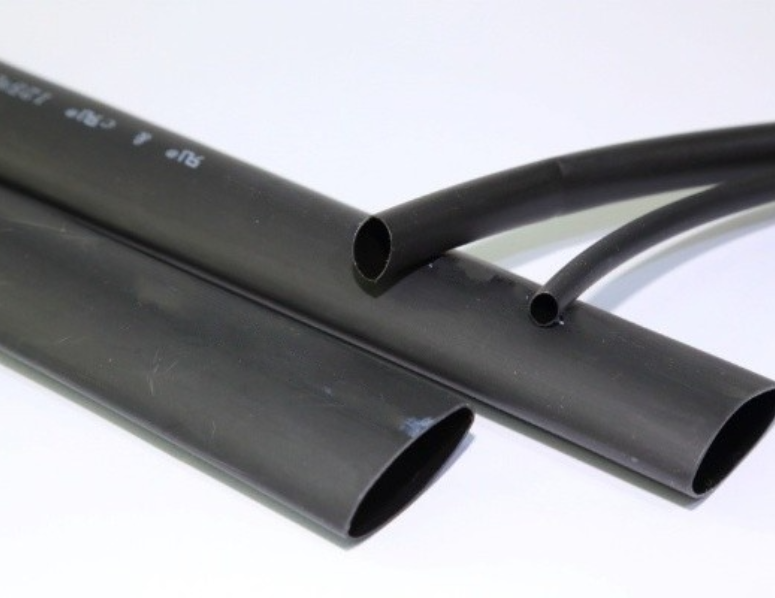

雙壁內膠熱縮套管
商品編號：DWT-3X
商品簡述：
產品特點：
外層:交聯改性聚烯烴樹脂，內層:熱熔性黏接劑，收縮倍率：2:1 3:1 4:1。
特點：
- 柔軟，阻燃，環保。
- 優異的防水、防潮性能。
- 最低收縮溫度：80℃，最低 完全收縮溫度：125℃。
- 滿足UL 224標準，並能通過VW-1阻燃等級，認證號：E180908。
- 可依客戶長度做裁切
顏色：
黑、白、紅、藍、黃、綠、透明
應用領域：
適用於電子設備的接線防水、電線分支處的密封固定、金屬管線的防腐保護，以及防止由高分子鏈鬆弛產生的鬆動和脫落。
-
項目 特性 Items Specifications 收缩温度/℃ 110 Shrink Temperature 温度等级/℃ 125 Temperature Range 抗张强度/MPa ≥10.4 Tensile Strength 耐電壓等级（V） 600 Dielectric Voltage Withstand 斷裂伸長率/% ≥200 Ultimate Elongation 軸向收缩率/% ≤15 Longitudinal Change 空氣烘箱老化 158.0±1.0℃, 168hrs Aging in Circulating-air Oven 熱老化後 抗张强度/MPa ≥7.3 Tensile Strength After Aging 斷裂伸長率/% ≥100 Ultimate longation 擊穿强度/kV/mm ≥15.0 Dielectric Strength 體積電阻率/Ω.cm ≥1013 Volume Resistivity 阻燃性 VW-1 Flammability 吸水性/% less than 0.4% Water Absorption 流變性 好 Fluid Resistance Excellent 軟化點/℃ 85±5 Softening Point 剝離强度/N/25mm >80 Peel Strength -
规格 Size 擴張後 As Supplied（mm） 完全收缩後 After Recovery（mm） 内徑（ID） 總厚 Nominal 最大内徑 總壁厚 膠層厚度 Wall Thickness （Max ID） Total Wall Thickness Nominal Adhesive Wall Φ1.2 1.5±0.3 0.30±0.10 0.6 0.45±0.12 0.2 Φ1.6 1.9±0.3 0.30±0.10 0.8 0.45±0.12 0.2 Φ2.4 2.8±0.4 0.35±0.10 1.2 0.55±0.12 0.3 Φ3.2 3.6±0.4 0.40±0.15 1.6 0.60±0.15 0.3 Φ4.8 5.2±0.4 0.40±0.15 2.4 0.75±0.15 0.35 Φ6.4 6.9±0.5 0.40±0.15 3.2 0.75±0.15 0.35 Φ9.5 9.9±0.5 0.40±0.15 4.8 0.80±0.20 0.35 Φ12.7 13.3±0.6 0.40±0.15 6.4 0.80±0.20 0.35 Φ19.1 19.7±0.6 0.50±0.20 9.5 0.95±0.28 0.4 Φ25.4 25.9±0.6 0.50±0.20 12.7 1.15±0.28 0.45 Φ38.1 39.0±0.9 0.65±0.25 19 1.25±0.41 0.45 Φ50.0 50.6±0.9 0.73±0.30 25.4 1.40±0.41 0.5 -
规格 （Size） 擴张後 As Supplied（mm） 完全收缩後 After Recovery（mm） 内徑（ID） 總厚 Nominal 最大内徑 總壁厚 膠層厚度 Wall Thickness （Max ID） Total Wall Thickness Nominal Adhesive Wall Ф2.4 2.8±0.4 0.40±0.15 1 0.85±0.25 0.35±0.10 Ф3.2 3.6±0.4 0.40±0.15 1 0.85±0.25 0.35±0.10 Ф4.7 5.1±0.4 0.40±0.15 1.5 1.05±0.25 0.45±0.10 Ф6.4 6.9±0.5 0.45±0.15 2 1.10±0.25 0.45±0.10 Ф7.9 8.4±0.5 0.55±0.20 2.5 1.45±0.25 0.45±0.10 Ф9.5 9.9±0.5 0.60±0.20 3 1.45±0.25 0.45±0.10 Ф12.7 13.3±0.6 0.60±0.20 4 1.50±0.35 0.45±0.15 Ф15.7 16.4±0.7 0.65±0.25 5 1.70±0.40 0.45±0.15 Ф19.1 19.7±0.7 0.75±0.25 6 2.00±0.45 0.65±0.20 Ф25.4 25.9±0.7 0.75±0.25 8.4 2.00±0.55 0.65±0.20 Ф30.0 31.0±1.0 0.80±0.30 10 2.20±0.55 0.75±0.20 Ф40.0 41.0±1.0 0.85±0.35 13.7 2.50±0.55 1.00±0.25 Ф50.0 51.0±1.0 0.85±0.35 16.5 2.50±0.55 1.00±0.25 -
规格 （Size） 擴张後 As Supplied（mm） 完全收缩後 After Recovery（mm） 内徑（ID） 總厚 Nominal 最大内徑 總壁厚 膠層厚度 Wall Thickness （Max ID） Total Wall Thickness Nominal Adhesive Wall Φ4 4.5±0.5 0.40±0.20 1 1.00±0.28 0.5 Φ8 8.6±0.6 0.40±0.20 2 1.10±0.28 0.5 Φ12 12.7±0.7 0.50±0.20 3 1.40±0.28 0.61 Φ16 16.7±0.7 0.60±0.30 4 1.78±0.38 0.76 Φ19.1 19.7±0.7 0.60±0.30 4.8 2.00±0.55 0.76 Φ24 25.0±1.0 0.75±0.40 6 2.25±0.55 0.76 Φ32 33.0±1.0 0.80±0.40 8 2.54±0.55 1.02 Φ38.1 39.0±1.0 0.80±0.40 9.5 2.54±0.55 1.02
-
數據
項目 特性 Items Specifications 收缩温度/℃ 110 Shrink Temperature 温度等级/℃ 125 Temperature Range 抗张强度/MPa ≥10.4 Tensile Strength 耐電壓等级（V） 600 Dielectric Voltage Withstand 斷裂伸長率/% ≥200 Ultimate Elongation 軸向收缩率/% ≤15 Longitudinal Change 空氣烘箱老化 158.0±1.0℃, 168hrs Aging in Circulating-air Oven 熱老化後 抗张强度/MPa ≥7.3 Tensile Strength After Aging 斷裂伸長率/% ≥100 Ultimate longation 擊穿强度/kV/mm ≥15.0 Dielectric Strength 體積電阻率/Ω.cm ≥1013 Volume Resistivity 阻燃性 VW-1 Flammability 吸水性/% less than 0.4% Water Absorption 流變性 好 Fluid Resistance Excellent 軟化點/℃ 85±5 Softening Point 剝離强度/N/25mm >80 Peel Strength -
規格(2X)
规格 Size 擴張後 As Supplied（mm） 完全收缩後 After Recovery（mm） 内徑（ID） 總厚 Nominal 最大内徑 總壁厚 膠層厚度 Wall Thickness （Max ID） Total Wall Thickness Nominal Adhesive Wall Φ1.2 1.5±0.3 0.30±0.10 0.6 0.45±0.12 0.2 Φ1.6 1.9±0.3 0.30±0.10 0.8 0.45±0.12 0.2 Φ2.4 2.8±0.4 0.35±0.10 1.2 0.55±0.12 0.3 Φ3.2 3.6±0.4 0.40±0.15 1.6 0.60±0.15 0.3 Φ4.8 5.2±0.4 0.40±0.15 2.4 0.75±0.15 0.35 Φ6.4 6.9±0.5 0.40±0.15 3.2 0.75±0.15 0.35 Φ9.5 9.9±0.5 0.40±0.15 4.8 0.80±0.20 0.35 Φ12.7 13.3±0.6 0.40±0.15 6.4 0.80±0.20 0.35 Φ19.1 19.7±0.6 0.50±0.20 9.5 0.95±0.28 0.4 Φ25.4 25.9±0.6 0.50±0.20 12.7 1.15±0.28 0.45 Φ38.1 39.0±0.9 0.65±0.25 19 1.25±0.41 0.45 Φ50.0 50.6±0.9 0.73±0.30 25.4 1.40±0.41 0.5 -
規格(3X)
规格 （Size） 擴张後 As Supplied（mm） 完全收缩後 After Recovery（mm） 内徑（ID） 總厚 Nominal 最大内徑 總壁厚 膠層厚度 Wall Thickness （Max ID） Total Wall Thickness Nominal Adhesive Wall Ф2.4 2.8±0.4 0.40±0.15 1 0.85±0.25 0.35±0.10 Ф3.2 3.6±0.4 0.40±0.15 1 0.85±0.25 0.35±0.10 Ф4.7 5.1±0.4 0.40±0.15 1.5 1.05±0.25 0.45±0.10 Ф6.4 6.9±0.5 0.45±0.15 2 1.10±0.25 0.45±0.10 Ф7.9 8.4±0.5 0.55±0.20 2.5 1.45±0.25 0.45±0.10 Ф9.5 9.9±0.5 0.60±0.20 3 1.45±0.25 0.45±0.10 Ф12.7 13.3±0.6 0.60±0.20 4 1.50±0.35 0.45±0.15 Ф15.7 16.4±0.7 0.65±0.25 5 1.70±0.40 0.45±0.15 Ф19.1 19.7±0.7 0.75±0.25 6 2.00±0.45 0.65±0.20 Ф25.4 25.9±0.7 0.75±0.25 8.4 2.00±0.55 0.65±0.20 Ф30.0 31.0±1.0 0.80±0.30 10 2.20±0.55 0.75±0.20 Ф40.0 41.0±1.0 0.85±0.35 13.7 2.50±0.55 1.00±0.25 Ф50.0 51.0±1.0 0.85±0.35 16.5 2.50±0.55 1.00±0.25 -
規格(4X)
规格 （Size） 擴张後 As Supplied（mm） 完全收缩後 After Recovery（mm） 内徑（ID） 總厚 Nominal 最大内徑 總壁厚 膠層厚度 Wall Thickness （Max ID） Total Wall Thickness Nominal Adhesive Wall Φ4 4.5±0.5 0.40±0.20 1 1.00±0.28 0.5 Φ8 8.6±0.6 0.40±0.20 2 1.10±0.28 0.5 Φ12 12.7±0.7 0.50±0.20 3 1.40±0.28 0.61 Φ16 16.7±0.7 0.60±0.30 4 1.78±0.38 0.76 Φ19.1 19.7±0.7 0.60±0.30 4.8 2.00±0.55 0.76 Φ24 25.0±1.0 0.75±0.40 6 2.25±0.55 0.76 Φ32 33.0±1.0 0.80±0.40 8 2.54±0.55 1.02 Φ38.1 39.0±1.0 0.80±0.40 9.5 2.54±0.55 1.02
