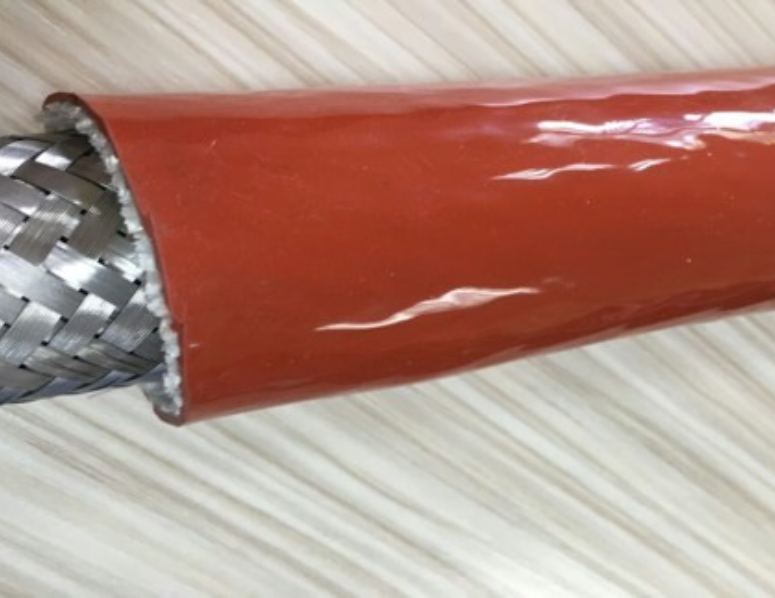

管筒式耐高溫絕緣防火套管
商品編號：GWH-A
商品簡述：
產品介紹：
管筒式耐高溫絕緣防火套管 是由特殊的無堿玻璃纖維碳纖維紗編織 成管後，塗以矽樹脂高溫處理而成。
特性：
具有耐磨、耐撕裂、不含石棉 、燒失量為 2%左右，阻燃、隔熱、耐液態 金屬、耐火花、耐鐵渣、耐油、耐脂、耐 溶劑、抗電、柔軟等性能。
應用領域：
主要應用于鋼鐵廠、焦化、 冶煉廠、玻璃廠等高溫行業的電纜管道 防護研發生產的產品，具有隔熱、阻燃、耐磨、耐高溫、絕緣防火等特性。
耐溫：
–40℃＋560℃，連續工作溫度560℃，瞬間（30秒之內）可以耐1650℃， 1650℃破壞性試驗可以持續半個小時，半小時後外面塗層開始碳化，玻璃纖維完好無損。
阻燃:
VW-1
額定電壓:
16KV
規格:
內徑6mm-130mm, 130mm以上可以按要求定制。
顏色:
以鐵紅色為主，其它顏色可根據要求訂做。
-
型號 CHARACTERISTIC 耐高溫防火套管 GWH-A 材料 MATERIAL 內層無鹼炭纖維,外層二氧化鐵矽樹酯 油抗性 OIL-ANTI 特種液壓工作油 skydrol500 和 MIL-l-6082中浸泡 200 小時無異狀變形 耐磨性能WEAR-RESISTING PERFORMANCE 以細金鋼紗布拖以 2.7kg 壓力循環磨擦10000 次 金屬飛濺 MERAL SPLASH 鋼渣噴濺 15 秒後外層矽樹酯無明顯灼損 含油率(%) L.O.I% <0.2 熱收縮率 HEAT CONTRACTIBILITY 1% 絕緣性能 16 CAPABILITYOF INSUIATION(kv/mm) 熱流量密度 DENSITY OF HEAT FLUX 11KW/M2 導熱系數 THERMAL CONDUCTIVITY(W/M) 0.13 阻燃等級 美國通用 CS-191 標準 5 秒鐘熄滅無灼熱感,強調長期防火特性 GRADE OF FLAME RESIST 經緯密度 經 45per inch THREAD COUNT 緯 33per inch 抗拉強度(N/5cm) 經>2200 TENSILE STRENGTH 緯>1700 耐溫度 矽樹酯-60oc 長期高溫 590oc SERVICE TEMPERATURE 瞬間高溫 1700oc -
內徑(mm) 外徑(mm) 壁厚(mm) 公差值 （mm） 1 捲/M Φ6 Φ10 2 ±0.20 25 Φ10 Φ15 2 ±0.20 25 Φ13 Φ18 2 ±0.20 25 Φ15 Φ20 2 ±0.20 25 Φ20 Φ25 2 ±0.30 25 Φ25 Φ30 2 ±0.40 25 Φ30 Φ35 2 ±0.40 25 Φ35 Φ41 3 ±0.50 25 Φ40 Φ46 3 ±0.50 25 Φ45 Φ52 3 ±0.80 25 Φ50 Φ57 3 ±0.80 25 Φ55 Φ62 3.5 ±1.00 20 Φ60 Φ67 3.5 ±1.5 20 Φ65 Φ72 3.5 ±1.5 20 Φ70 Φ78 3.5 ±1.5 20 Φ75 Φ83 4 ±1.5 20 Φ80 Φ88 4 ±2 20 Φ85 Φ93 4 ±2 20 Φ90 Φ98 4 ±2 20 Φ95 Φ104 4 ±2 10 Φ100 Φ110 4 ±2 10 Φ110 Φ120 5 ±2.5 10 Φ120 Φ130 5 ±2.5 10
-
數據
型號 CHARACTERISTIC 耐高溫防火套管 GWH-A 材料 MATERIAL 內層無鹼炭纖維,外層二氧化鐵矽樹酯 油抗性 OIL-ANTI 特種液壓工作油 skydrol500 和 MIL-l-6082中浸泡 200 小時無異狀變形 耐磨性能WEAR-RESISTING PERFORMANCE 以細金鋼紗布拖以 2.7kg 壓力循環磨擦10000 次 金屬飛濺 MERAL SPLASH 鋼渣噴濺 15 秒後外層矽樹酯無明顯灼損 含油率(%) L.O.I% <0.2 熱收縮率 HEAT CONTRACTIBILITY 1% 絕緣性能 16 CAPABILITYOF INSUIATION(kv/mm) 熱流量密度 DENSITY OF HEAT FLUX 11KW/M2 導熱系數 THERMAL CONDUCTIVITY(W/M) 0.13 阻燃等級 美國通用 CS-191 標準 5 秒鐘熄滅無灼熱感,強調長期防火特性 GRADE OF FLAME RESIST 經緯密度 經 45per inch THREAD COUNT 緯 33per inch 抗拉強度(N/5cm) 經>2200 TENSILE STRENGTH 緯>1700 耐溫度 矽樹酯-60oc 長期高溫 590oc SERVICE TEMPERATURE 瞬間高溫 1700oc -
規格
內徑(mm) 外徑(mm) 壁厚(mm) 公差值 （mm） 1 捲/M Φ6 Φ10 2 ±0.20 25 Φ10 Φ15 2 ±0.20 25 Φ13 Φ18 2 ±0.20 25 Φ15 Φ20 2 ±0.20 25 Φ20 Φ25 2 ±0.30 25 Φ25 Φ30 2 ±0.40 25 Φ30 Φ35 2 ±0.40 25 Φ35 Φ41 3 ±0.50 25 Φ40 Φ46 3 ±0.50 25 Φ45 Φ52 3 ±0.80 25 Φ50 Φ57 3 ±0.80 25 Φ55 Φ62 3.5 ±1.00 20 Φ60 Φ67 3.5 ±1.5 20 Φ65 Φ72 3.5 ±1.5 20 Φ70 Φ78 3.5 ±1.5 20 Φ75 Φ83 4 ±1.5 20 Φ80 Φ88 4 ±2 20 Φ85 Φ93 4 ±2 20 Φ90 Φ98 4 ±2 20 Φ95 Φ104 4 ±2 10 Φ100 Φ110 4 ±2 10 Φ110 Φ120 5 ±2.5 10 Φ120 Φ130 5 ±2.5 10
